该系列锅炉为卧式结构，其燃油部分的炉胆及烟管管群均布置在锅壳的下部，其废气受热面的烟管管群一般布置在燃油部分的上部。该结构形式非常便于甲板层间低及尾排气形式的船舶结

订货须知
1.锅炉订货时供需双方一般应签订技术规格书，详细约定供需技术要求、验收标准及入级要求。
2.技术规格书应注明所需锅炉的名称、型号、规格、蒸发量、工作压力、燃料种类、给水温度、电源等要求。同时，用户还应提供柴油机的功率，排烟量、排烟温度、许用背压等数据，以便于工厂计算选型。
3.用户如有特殊要求，工厂可根据具体要求设计制造，满足用户的需求。

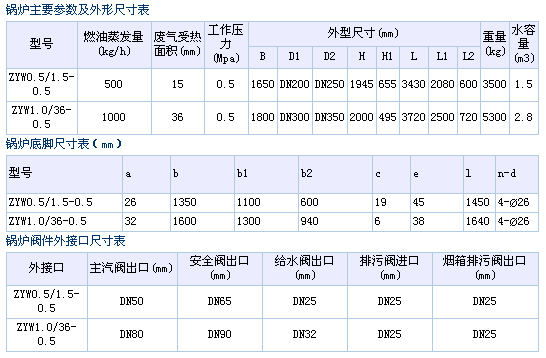

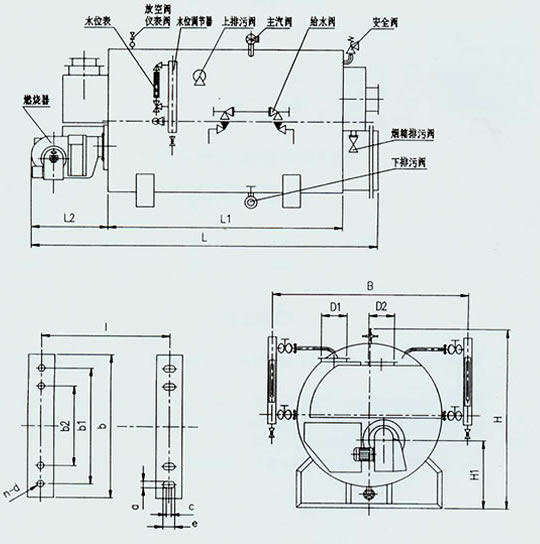

示意图>>>
